Bočnící souprava BS 27,5 kV

Bočnící souprava BS se používá k bezpečnostnímu vodivému spojení vodivých částí pracovní izolované plošiny s trakčním vedením. Dále pak k bezpečnostnímu propojení elektrického dělení trakčního vedení stejnosměrné napěťové soustavy do 3 kV nebo jednofázové trakční soustavy 27,5 kV. Vyrobeno dle ON 359709.

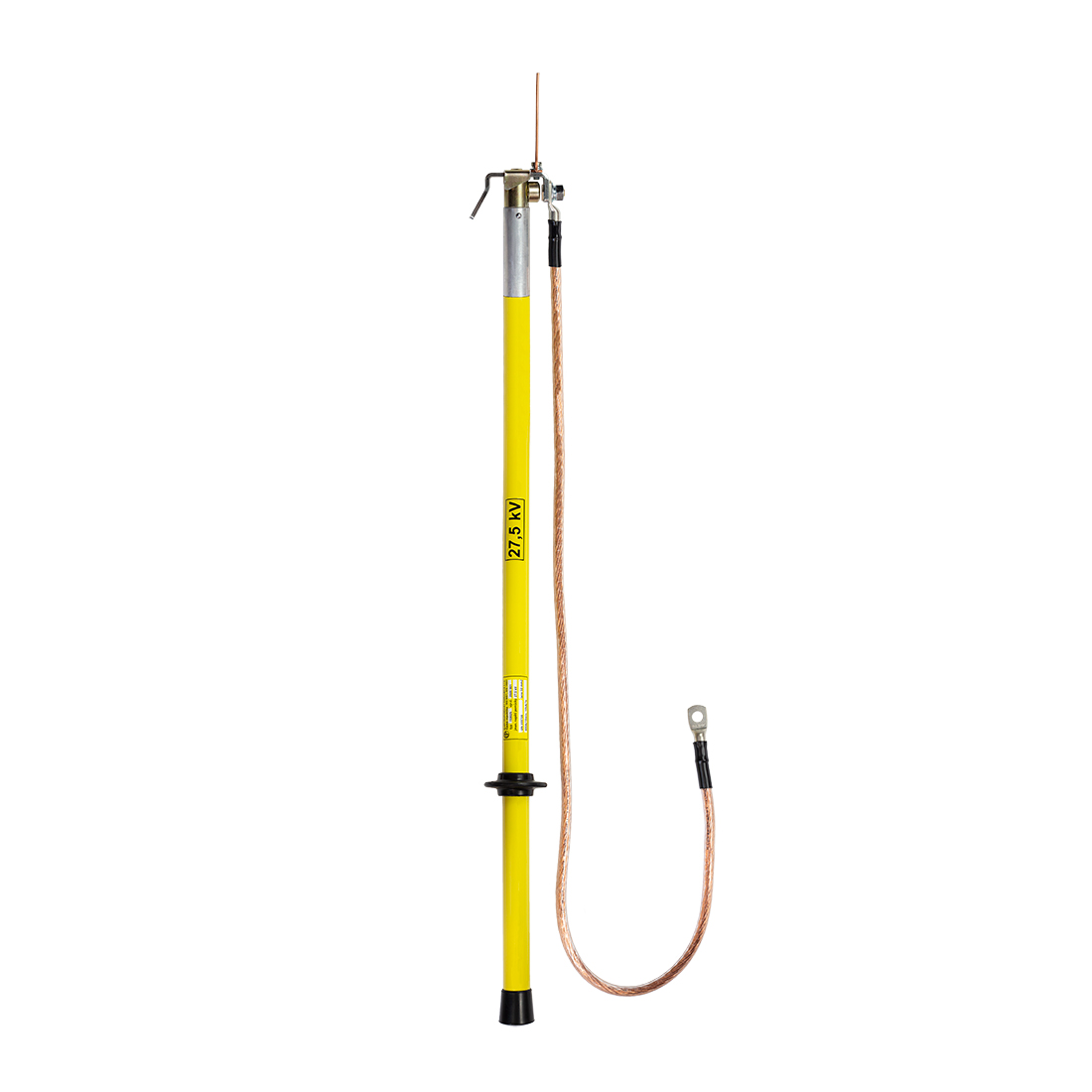

Bočnící souprava typ 153025

• Zkratová odolnost: 10 kA/1s (5 kA/5s)
• Proudová zatížitelnost: 800 A/10 min
• Hmotnost soupravy: 2,1 kg

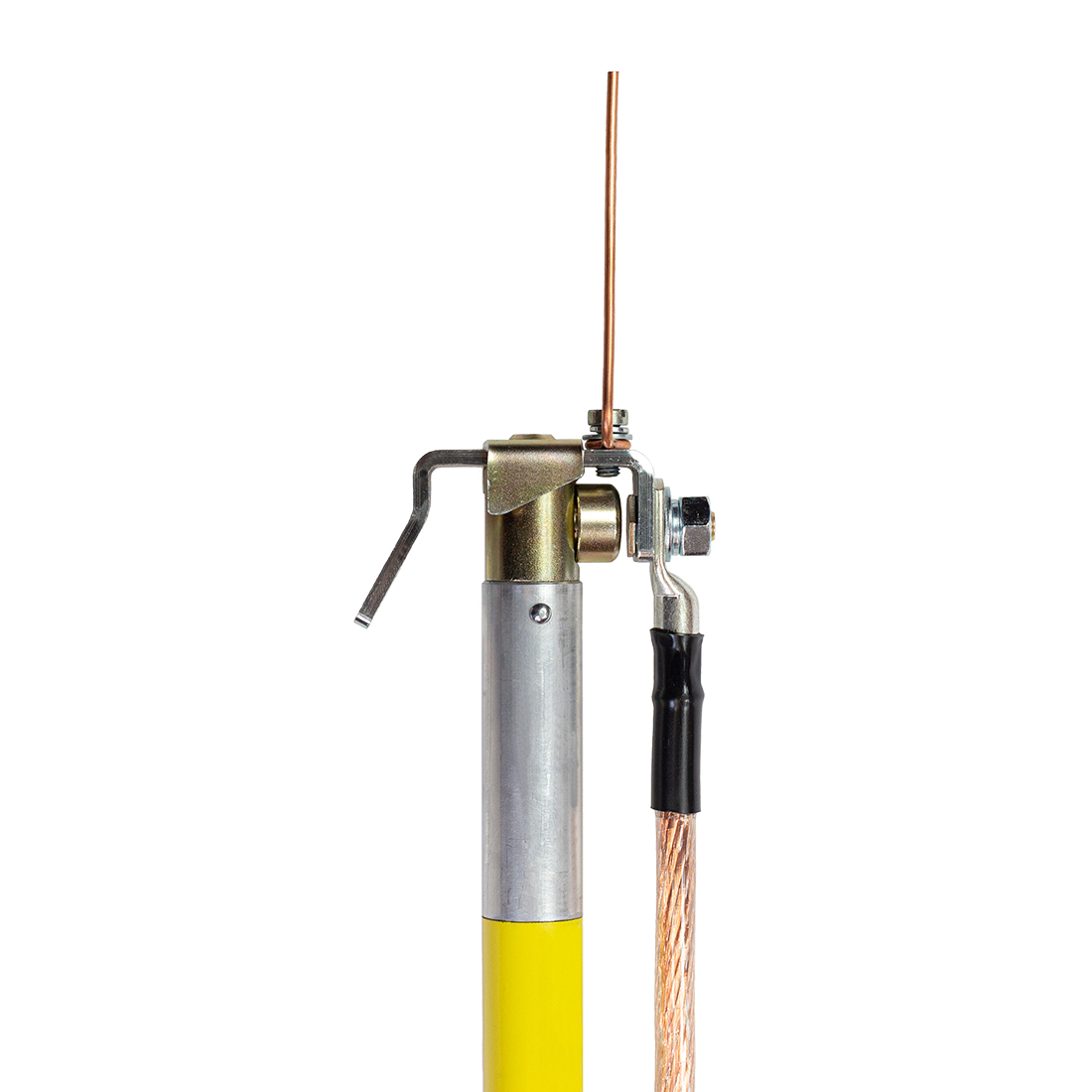

Připojení samosvorné vodičové svorky

• Trolejový vodič: 80 – 150 mm²

Zkratovací lano

• 1 ks
• Průřez:  50 mm²
• Délka lana: 1,35 m

Izolační tyč

• 1 ks
• Celková délka: 1 m
