Zkratovací souprava 420 kV pro vrchní vedení

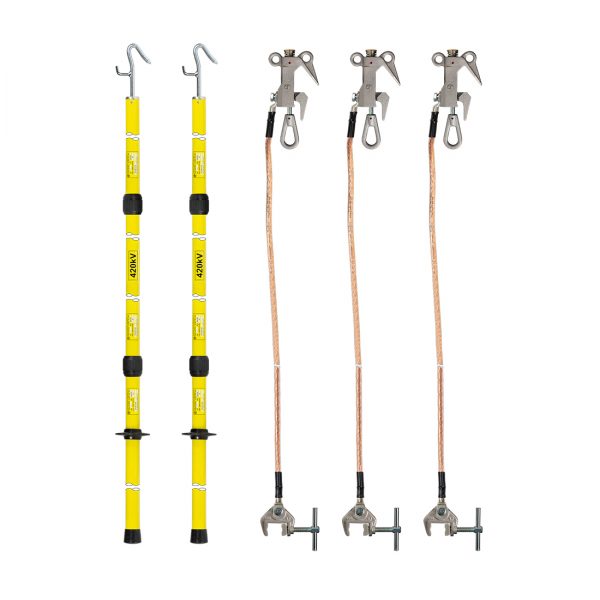

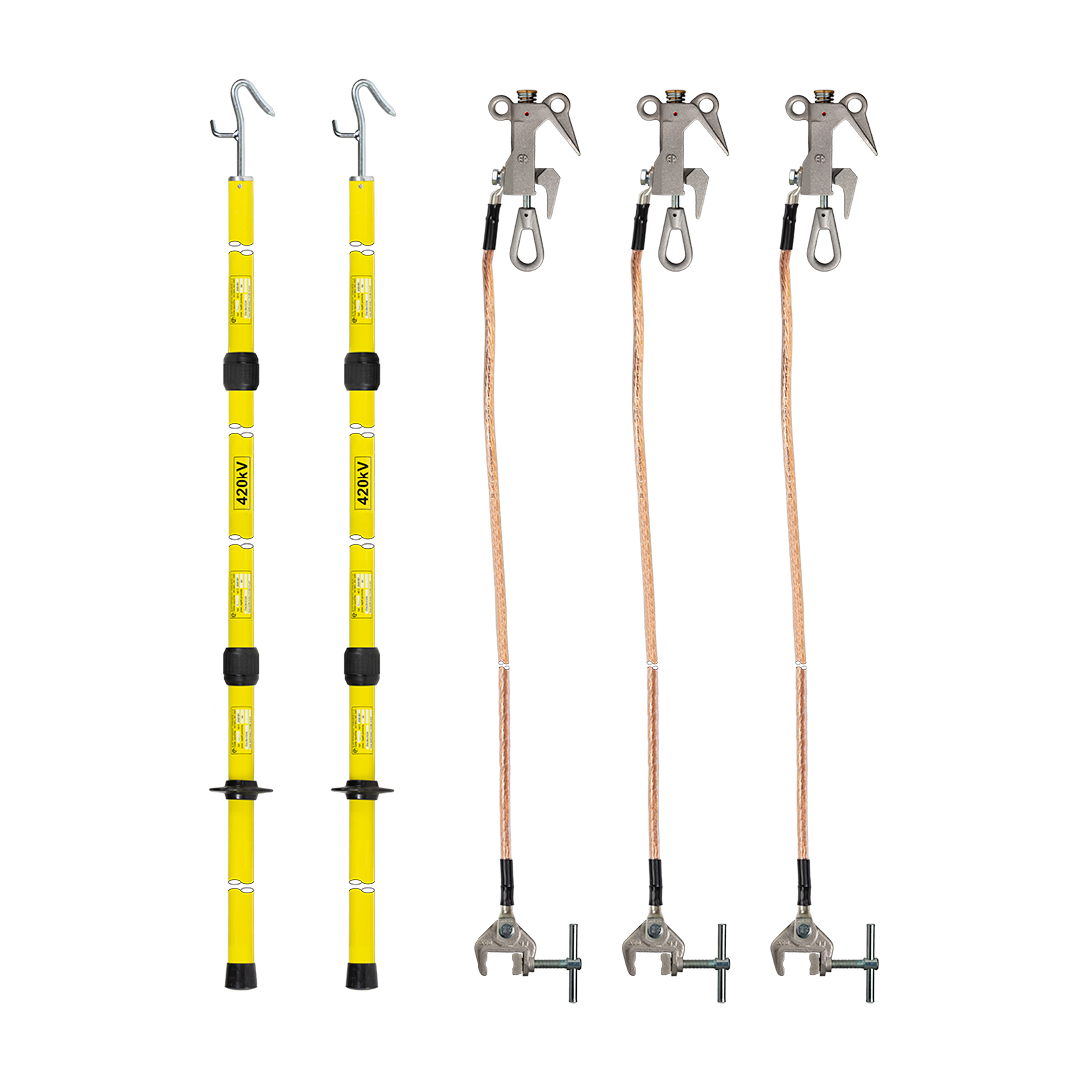

Zkratovací souprava je určena pro zkratování a uzemnění obvodu, obvykle třech fází u soustav VVN s odizolovaným nebo nepřímo uzemněným uzlem s napětím do 420 kV. Je složena ze tří kusů vodičových svorek, zemnících svorek, zkratovacích lan, tj. částí určených pro připojení na zařízení, které chceme zkratovat a ze dvou izolačních tyčí umožňující bezpečné nasazení a dotažení vodičových svorek. Zkratovací souprava je typově odzkoušena a splňuje normy ČSN EN 61230 a PNE 35 9700.

Zkratovací souprava typ 152400

• Zkratová odolnost: 10 kA/1s (13,9 kA/0,5s)
• Zkratová odolnost: 15 kA/1s (19,5 kA/0,5s)
• Hmotnost soupravy: 30 / 35 kg

Připojení vodičových svorek

• Kruhový vodič:   Ø 5 – 45 mm

Připojení zemnících svorek

• Kruhový vodič:   Ø 5 – 30 mm
• Plochý vodič do:    ≠ 30 mm

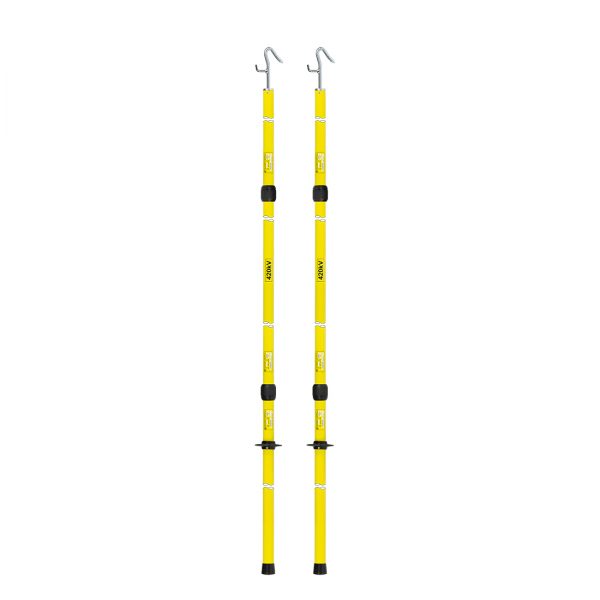

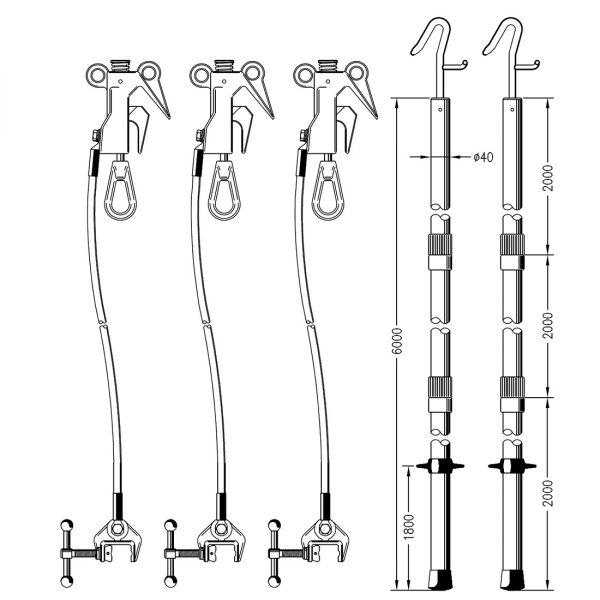

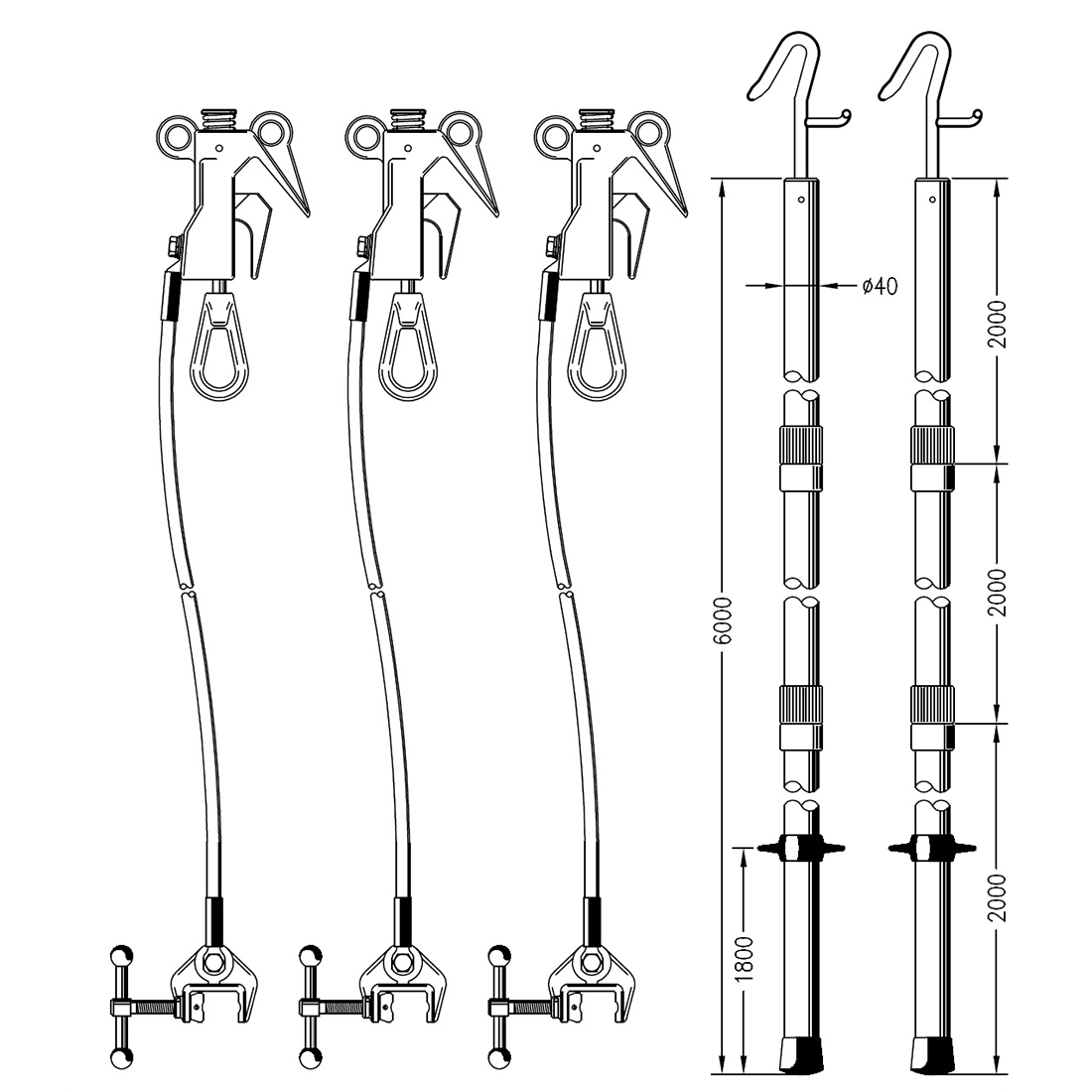

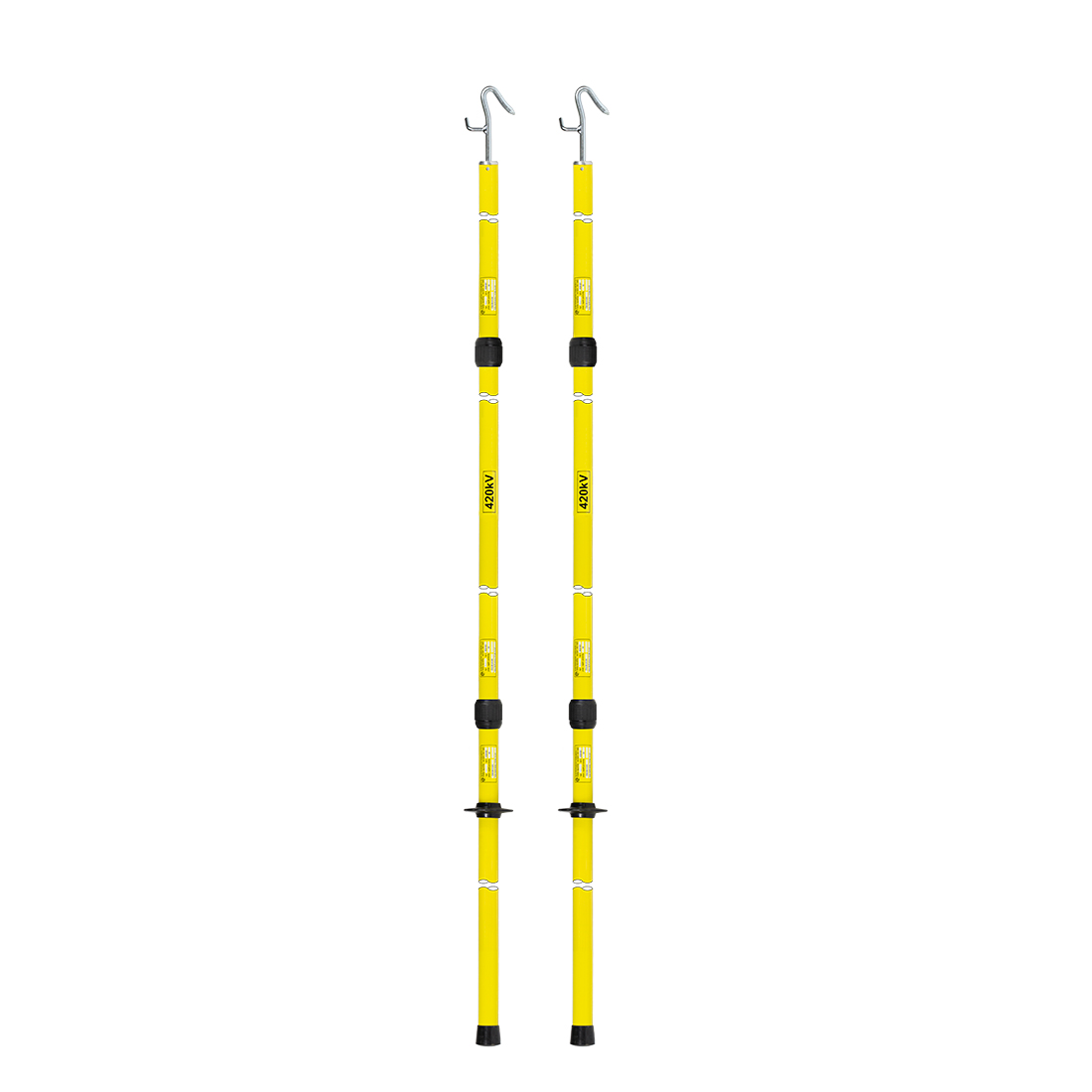

Izolační tyč

• 2 ks
• Třídílné provedení
• Celková délka: 6 m

Zkratovací lana

• 3 ks
• Průřez: 50 / 70 mm²
• Délka: 9 m
